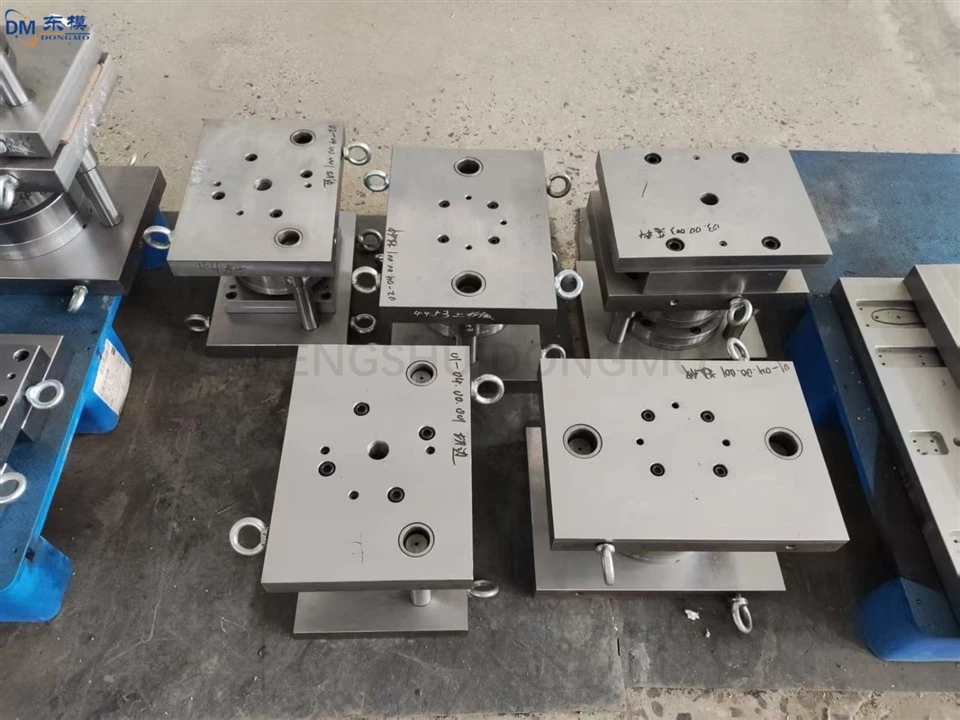

Matrica za duboko izvlačenje aluminijskog lima; Proces oblikovanja metalnih dijelova od nehrđajućeg čelika

Nedavno je tvrtka Dongmo (Hebei) Mold Co., Ltd. dovršila nadogradnju procesa toplinske obrade za materijale za kalupe SKD11/CR12MOV. Optimiziranjem parametara kaljenja, kaljenja i kriogene obrade, tvrtka je povećala radni vijek matrice za 35%, osiguravajući stabilnu proizvodnju matrica za štancanje i progresivno izvlačenje od nehrđajućeg čelika.

Nadogradnja se fokusira na dva temeljna koraka:

Vakuumsko kaljenje zamjenjuje tradicionalno kaljenje u slanoj kupki: Primjenjuje se vakuumska peć za kaljenje, s brzinom zagrijavanja kontroliranom na 5ºC/min. Sprječava oksidaciju površine kalupa i dekarburizaciju, te poboljšava ujednačenost tvrdoće materijala na HRC 60-62.

Dodan kriogeni tretman: -196ºC kriogeni tretman se provodi odmah nakon kaljenja. Uklanja zaostali austenit, stabilizira točnost dimenzija matrice i smanjuje rizik od deformacije tijekom uporabe.

Podaci testiranja pokazuju da nadograđeni proces dobro funkcionira za-scenarije visokog trošenja kao što su štancanje od nehrđajućeg čelika i progresivni alati za izvlačenje. Za istu SKD11 matricu za izvlačenje, životni vijek se povećao sa 200.000 na 270.000 ciklusa štancanja, smanjujući troškove zamjene matrice i vrijeme zastoja kod kupaca za 30%.
Trenutno se nadograđeni proces u potpunosti primjenjuje na sve SKD11/CR12MOV matrice. Prilagođeni parametri toplinske obrade dostupni su za visoko-precizne matrice u medicinskoj i elektroničkoj industriji.
